TMY7D

　一、原理及結構性能

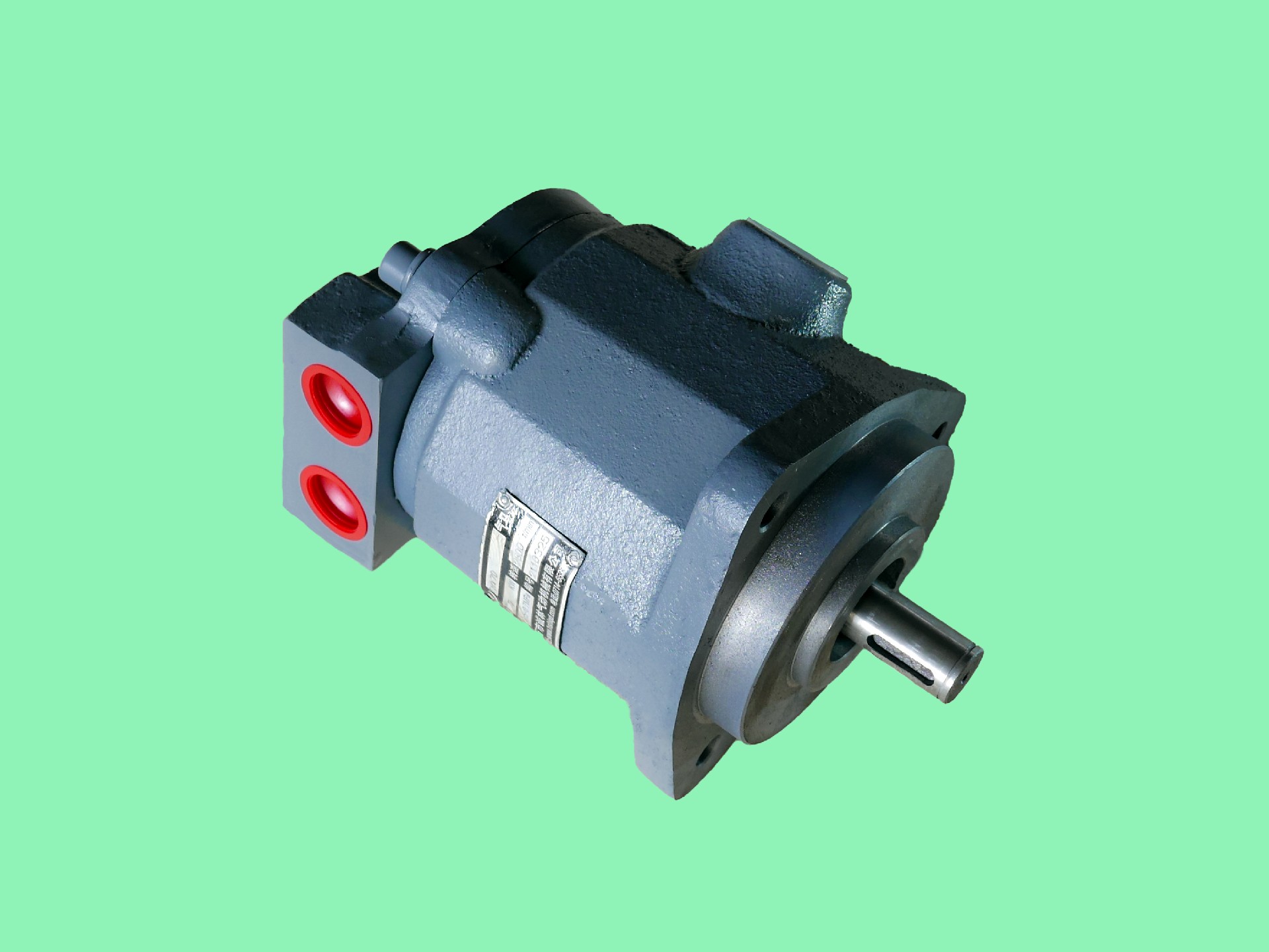

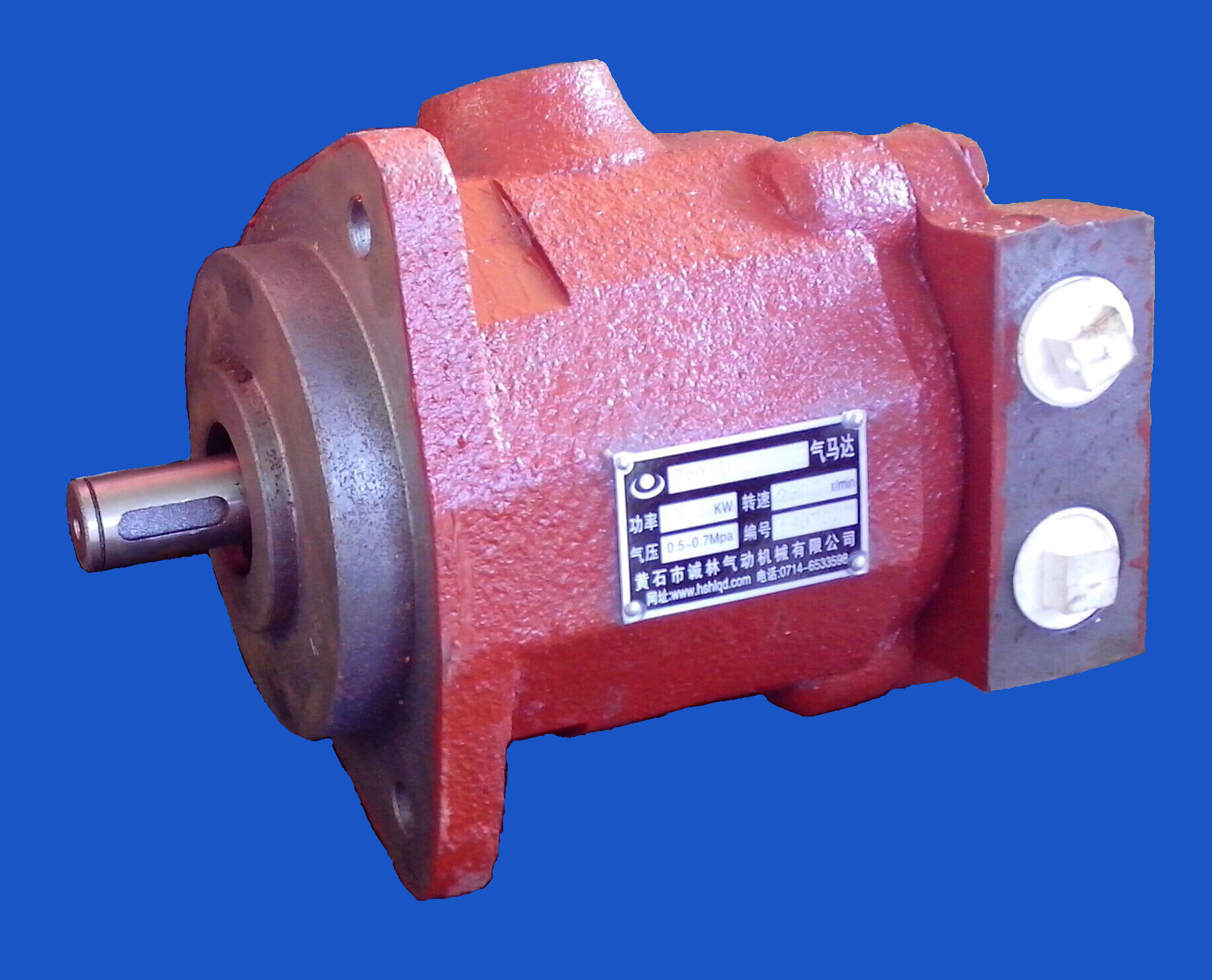

　　氣動馬達是以壓縮空氣為工作介質的原動機，它是采用壓縮氣體的膨脹作用，把壓力能轉換為機械能的動力裝置。

　　氣動馬達主要由機體、機蓋、定子、轉子、葉片、前后端蓋、軸承、定位銷、襯套、止推環、調節螺釘?shù)炔考M成。定子、轉子間形成一個月牙狀工作腔，壓縮氣體進入工作腔后，壓力能在葉片上產生扭矩，使轉子轉動作功，通過操縱閥可以改變馬達轉向。

　　在進氣壓力一定時，氣動馬達的基本性能曲線如圖所示：

　　二、主要特點及應用

　　1.氣動馬達具有結構簡單，體積小，重量輕，馬力大，操縱容易，維修方便，與電動機相比它具有耐水性和防潮、防爆等特點。

　　2.工作安全，且防火、防爆、防潮，不受振動、高溫、電磁、輻射等影響，可在高溫、潮濕、高粉塵等惡劣環境下使用。

　　3.使用空氣作為介質，無供應上的困難，用過的空氣不需處理，放到大氣中無污染。

　　4.壓縮空氣可以集中供應，遠距離輸送。

　　5.可以無級調速，控制進氣閥的開閉程度（即調節流量）便可達到調節轉速和功率的目的。

　　6.利用操縱閥改變進氣方向，便可實現正反轉。實現正反轉的時間短，速度快，沖擊性小，而且不需卸負荷。

　　7.有過載保護作用，過載時會自動降低轉速直至停車，過載解除后即可重新正常運轉，長時間過載工作溫升較小。

　　8.具有較高的啟動扭矩，可以帶負荷啟動。啟動、停止迅速。

　　由于氣動馬達具有以上諸多特點，故它可在潮濕、高溫、高粉塵等惡劣的環境下工作。除被用于礦山機械中的鑿巖、鉆采、裝載等設備中作動力外，船舶、冶金、化工、造紙等行業也廣泛地采用。

　　三、使用保養與維修

　　1.氣動馬達長期存放后，不應帶負荷起動，應在有潤滑條件的情況下進行0.5~1分鐘的空轉。

　　2.壓縮空氣必須經過過濾，應保證清潔和干燥。

　　3.潤滑油須隨壓縮空氣進入氣馬達，每分鐘流量為80~100滴，潤滑油為L-AN10號機油。

　　4.氣馬達正常使用3~6個月后，應拆開檢查清洗一次，發現磨損零件必須更換。

　　5.故障與排除見下表：

　　四、技術參數

TMY7氣動馬達技術參數
